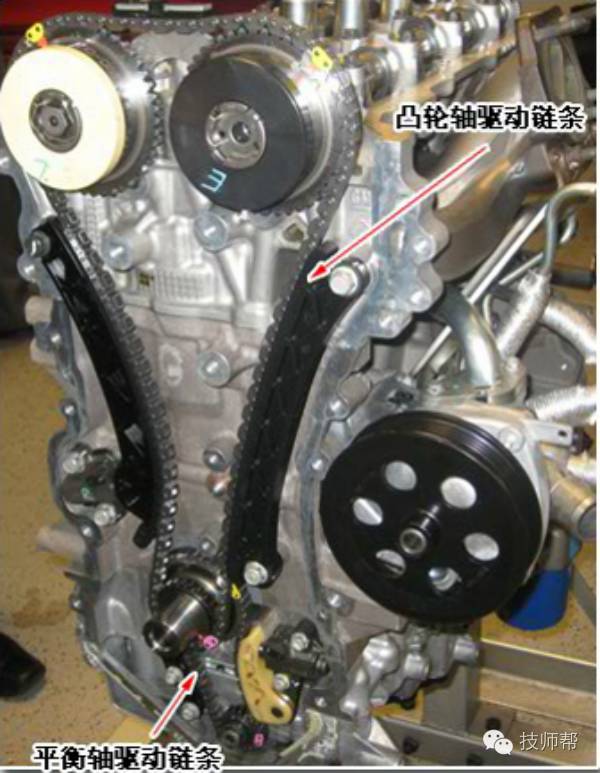

凯迪拉克XTS-LTG发动机为双顶置凸轮轴结构，且带有平衡轴，因此有两根正时链条：平衡轴驱动链条和凸轮轴驱动链条。

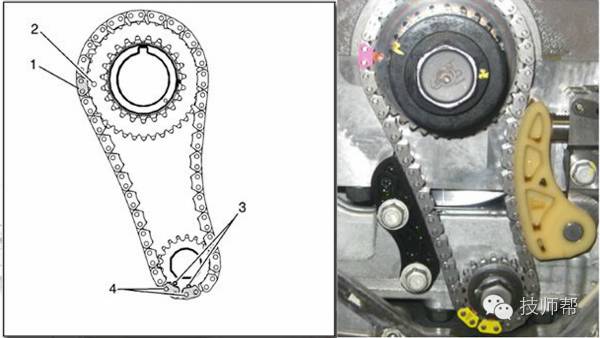

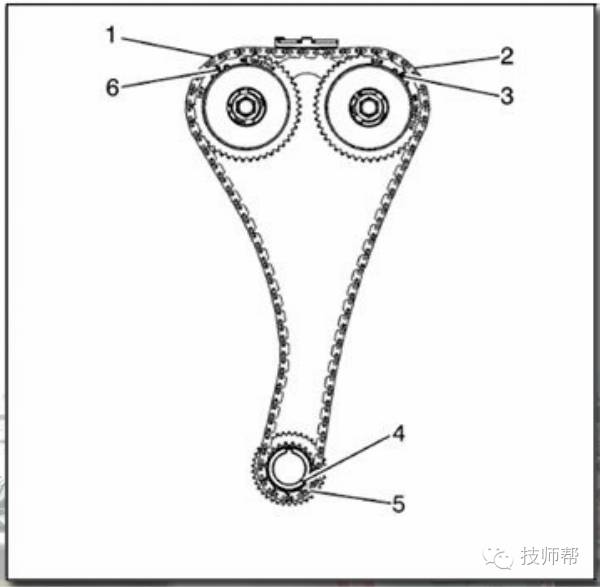

在LTG发动机正时链条上带有不同的颜色链节，方便对齐配气正时及平衡轴正时：

• 凸轮轴驱动链条带有两个分离黄色链节及一个粉色链节

• 平衡轴驱动链节带有两个相邻黄色链节及一个粉色链节

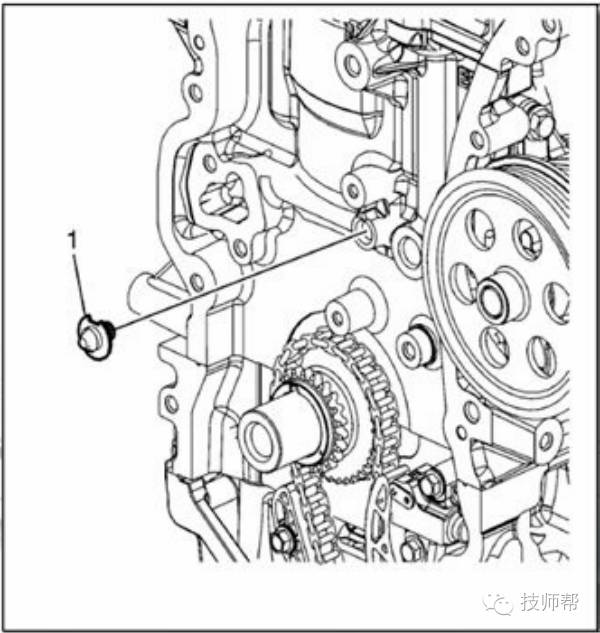

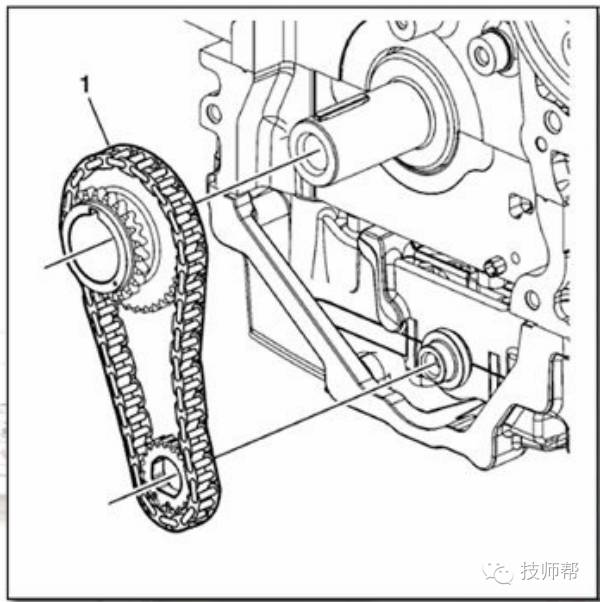

1、将平衡轴驱动链条（1）与驱动链轮组合在一起，安装到曲轴和平衡轴上。

注意：曲轴花键应位于12点钟位置

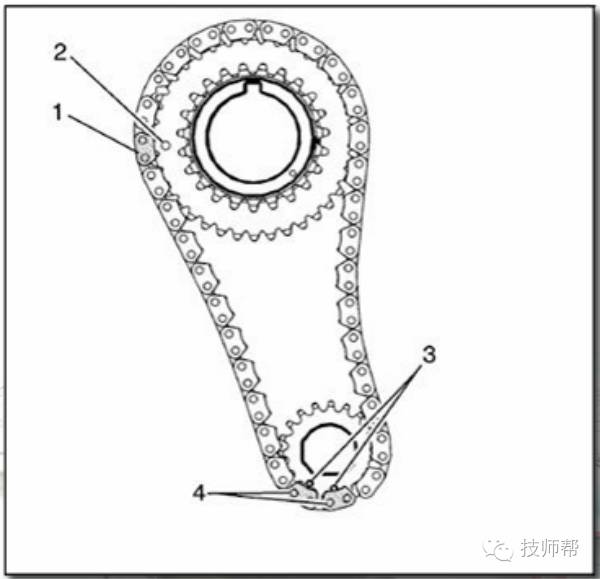

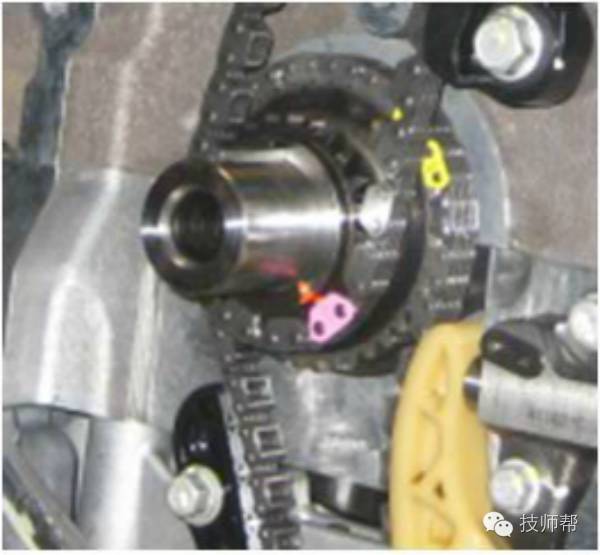

2、确认正时链条中的粉色链节（1）与曲轴链轮上的正时标记（2）对齐，正时链条中的黄色链节（4）与平衡轴上的正时标记（3）对齐。

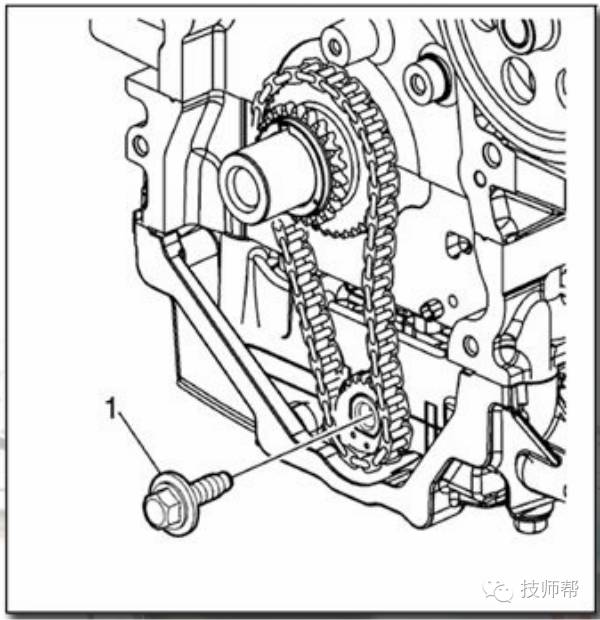

3、安装新的平衡轴驱动链轮螺栓（1），将平衡轴驱动链轮螺栓扭矩紧固到40牛.米加50度。

4、安装平衡轴驱动链条导轨（2）,将导轨固定螺栓（1）的扭矩紧固到10牛.米。

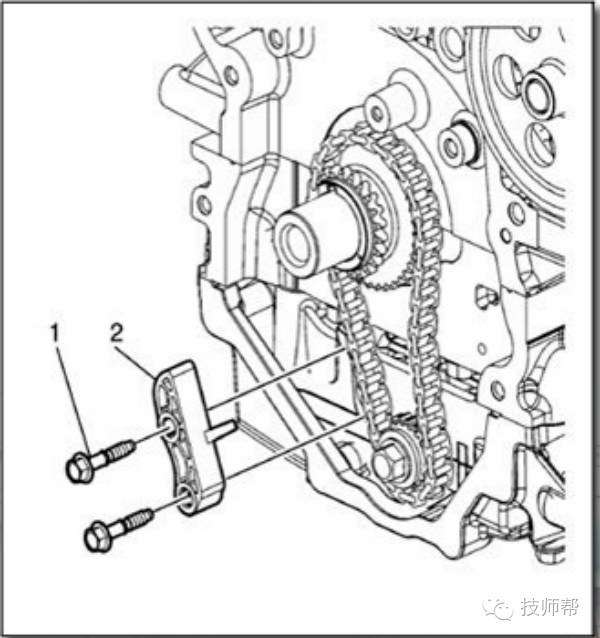

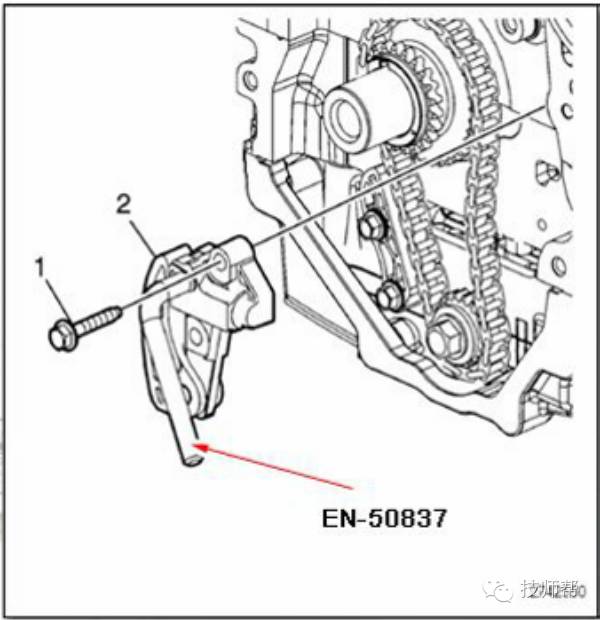

5、安装平衡轴链条涨紧器（2），将涨紧器固定螺栓（1）的扭矩紧固到10牛.米，拆下专用工具EN-50837。

1、安装正时链条机油润滑喷嘴（1）

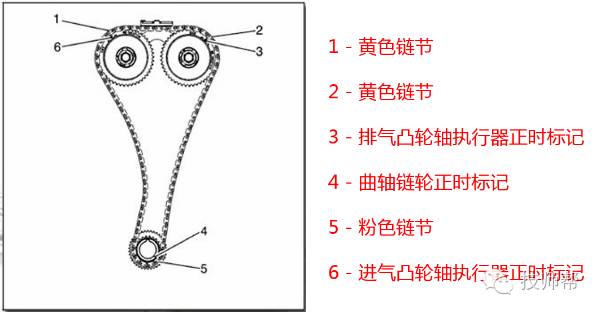

2、将正时链条绕在进排气凸轮轴执行器上，将黄色链节（2）与排气凸轮轴执行器上的正时。标记（3）对齐，并确认曲轴花键位于12点钟方向，然后将正时链条绕在曲轴链轮上。

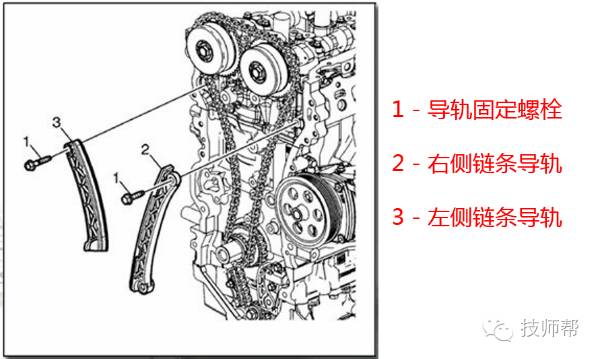

3、安装右侧正时链条导轨（2）及其上端固定螺栓，并用手将螺栓拧紧，然后安装左侧正时链条导轨（3），并用手将导轨固定螺栓拧紧（1）。

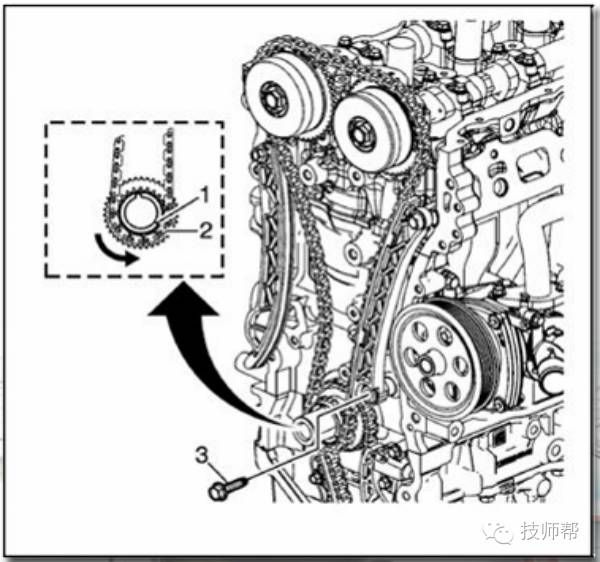

4、用合适的工具逆时针转动曲轴，将粉色链节（2）与链轮上的正时标记（1）对齐，然后安装链条导轨下端固定螺栓（3），并将扭矩紧固到25牛.米。

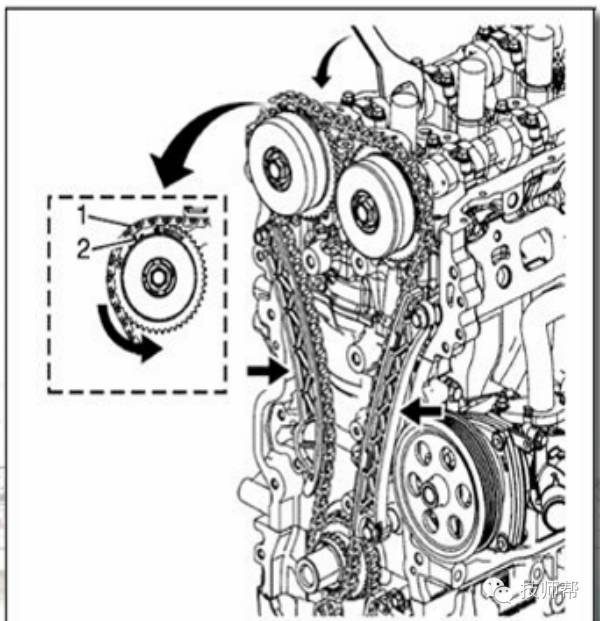

5、使用合适的工具转动凸轮轴直到凸轮轴执行器标记（2）与正时链条黄色链节（1）对齐，保持凸轮轴的涨紧力，直到正时链条涨紧器安装到位并能正常工作。

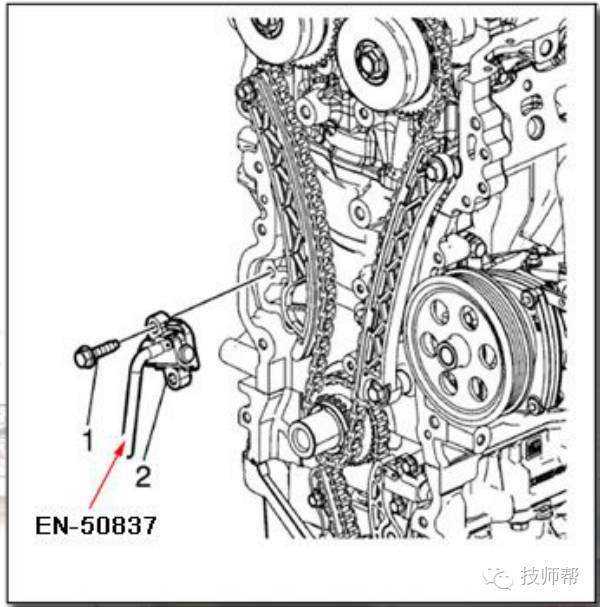

6、安装链条涨紧器（2），并将其螺栓（1）扭矩紧固到25牛.米，将导轨螺栓扭矩紧固到25牛.米，拆掉EN-50837使链条涨紧。

7、检查凸轮轴正时标记是否对齐。

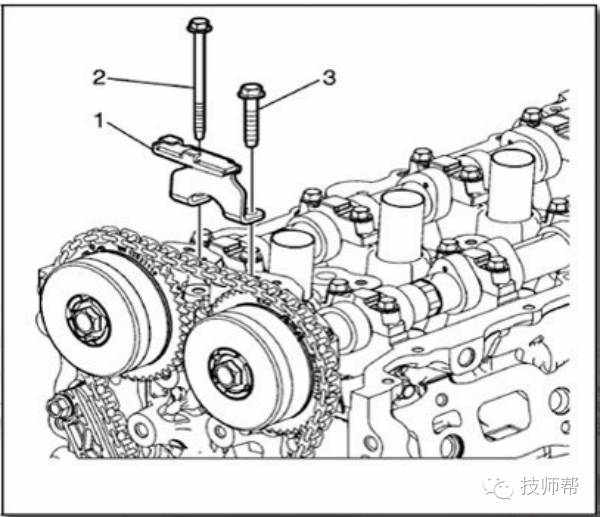

8、安装正时链条导轨(1)并将其固定螺栓（2）及（3）紧固到10牛.米。

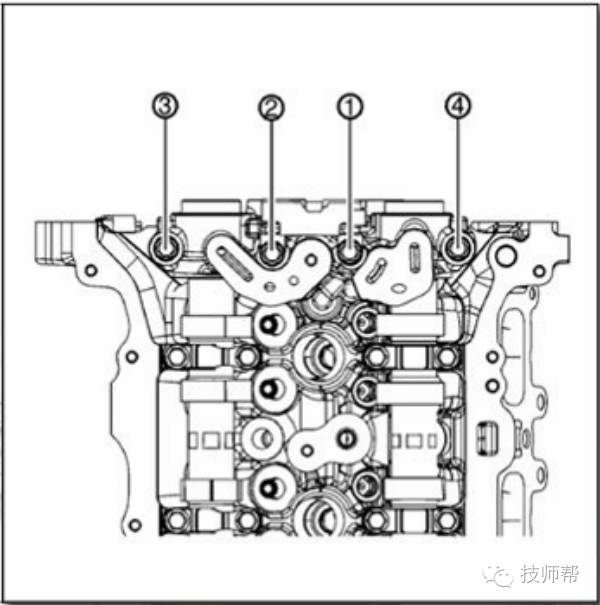

9、按照图中数字标注的顺序拧紧前凸轮轴螺栓，紧固力矩10牛.米。

10、检查平衡轴正时标记是否对齐。
