故障现象：

车型：2014款新途观2.0T。

行驶里程：6801km。

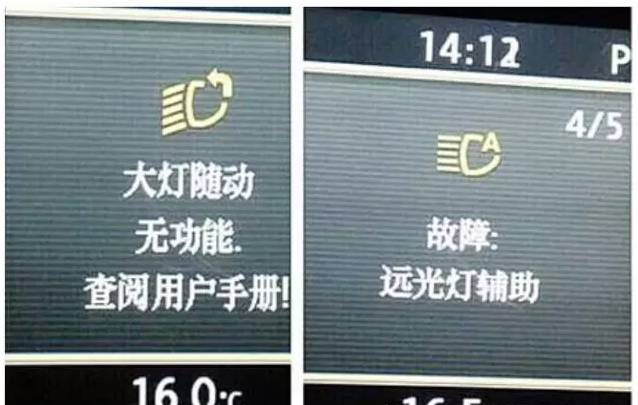

该车无远光、无大灯随动功能，如图1所示。

故障诊断

根据客服反映的情况进行检查，发现近光灯和超车灯及所有灯光都正常，的确没有远光灯及大灯、无随动功能。

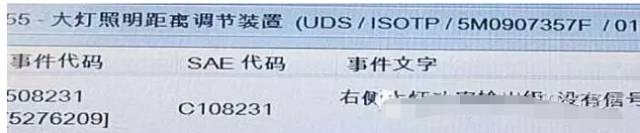

根据故障现象使用 VAS6150 诊断仪对 55—大灯控制单元进行故障读取，故障码如图 2 所示。根据上述故障码读取 55 大灯控制单元的数据流，显示远光开关信号已经收到并接通，说明远光开关是没有问题的，如图 3 所示。

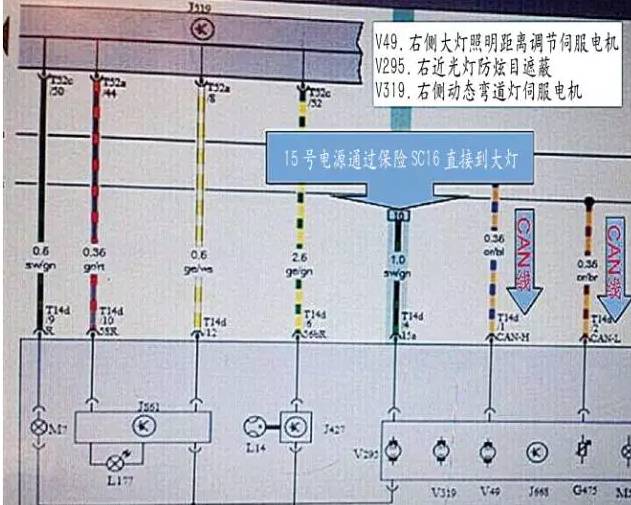

从故障码信息和数据流信息来看，问题应该出在右前大灯及控制单元或者线路上。首先根据右前大灯电路图分析，如图 4 所示。

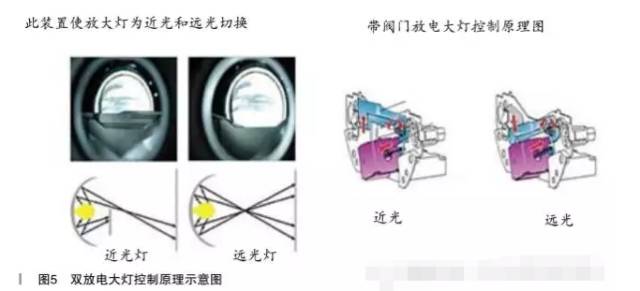

从电路图看，这个大灯采用的是双放电大灯（近 / 远光是通过遮光板来切换） ， 控制的原理图如图 5 所示。

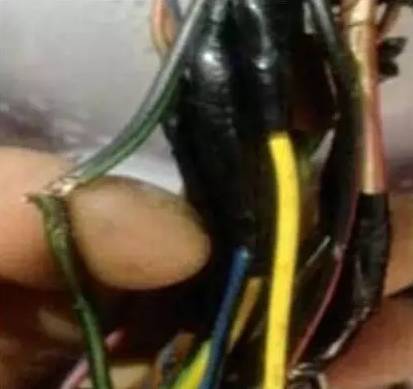

从电路图和原理图分析，首先检查遮光板电机 V295 及 V319 动态弯道灯伺服电机，都是集成在大灯里面一起的。所以我们先检查 V295 遮光板电机的 15 号电源，发现电压很低只有 2V 左右，很明显是不正常的，应该是 12V 左右，问题就应该出现在这里。根据电路图检查保险 SC16 电压为 12.2V，问题很明显出现在这条线路上， 通过排查发现线束有修复过，于是拆开看发现这根线都快断了。故障点如图 6 所示。

故障排除

修复线束，故障得以解决。
