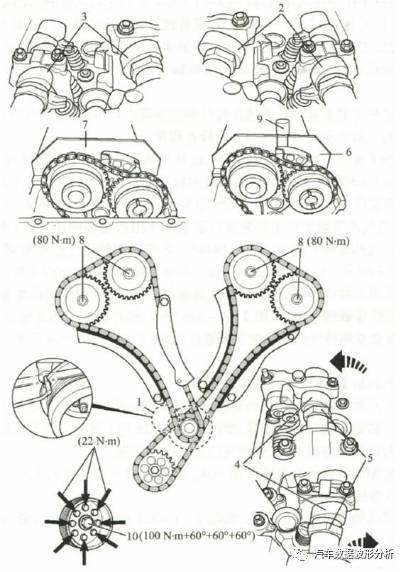

示意图：

拆卸方法：

1、拆下/安装发动机正时链条要求：

a、拆下发动机。

b、拆下汽缸盖。

c、拆下飞轮。

d、拆下油底壳。

注意：参照相关技术数据来确定拧紧力矩。

2、1缸活塞位于上止点位置。

3、安装曲轴皮带轮定位工具，如图中1所示。专用工具：119190.

4、确保凸轮轴凸缘对着显露的位置：

   a、N62:5缸，如图中2所示。

   b、N73:7缸，如图中2所示。

5、确保1缸凸轮轴凸缘对着显露的位置，如图中3所示。

6、若不符合要求，则拆下曲轴皮带轮定位工具，然后转动曲轴皮带轮360°。

  注意：确保将进气凸轮轴锁止在最大提前角位置，排气凸轮轴锁止在最大滞后角位置。如图中6所示。

7、使用扳手作用在六角螺母（图中5）上尽可能转动凸轮轴。

8、将定位工具（图中6）安装到左朝气凸轮轴上。所用工具：119461。

9、当定位工具紧靠汽缸盖或在排气侧最多高出0.5mm时，说明气门正时正确。

10、将定位工具安装到左侧排气凸轮轴上，如图中7所示。所用工具：119462。

11、当定位工具紧靠汽缸盖或在排气侧最多高出0.5mm，说明气门正时正确。

12、对右汽缸盖重复进行气门正时检查程序。

13、按照下面的方法对齐凸轮轴：

   a、松开左侧凸轮轴调节器的螺栓，然后用手重新拧紧，如图中8所示。

      注意：使用扳手固定住六角螺母，防止曲轴转动。

   b、安装进气凸轮轴定位工具，如图中6所示。所用工具：119461。

   c、对齐左侧进气凸轮轴，确保进气凸轮轴定位工具紧靠汽缸盖。

   d、用凸轮轴锁止工具（图中9）锁止左侧进气凸轮轴。所用工具：119463。

   e、拧紧左侧进气凸轮轴调整器螺栓，如图中8所示。拧紧力矩：80N.m。

   f、安装排气凸轮轴定位工具，如图中7所示。所用工具：119462。

   g、对齐左侧排气凸轮轴，确保排气凸轮轴定位工具紧靠汽缸盖。

   h、用凸轮轴锁止工具（图中9）将左侧排气凸轮轴锁止。所用工具：119463。

   i、拧紧左侧排气凸轮轴调节器螺栓，如图中8所示。拧紧力矩：80N.m。

14、对右汽缸盖，重复上述调整过程。

15、拆下凸轮轴锁止工具和凸轮轴定位工具，如图中6、7、9所示。

16、拆下曲轴皮带轮定位工具，如图中1所示。所用工具：119190。

17、顺时针转动曲轴两圈，检查气门正时是否正确。

18、凸轮轴调节器螺栓只能使用一次，如图中8所示。注意：曲轴皮带轮中心螺栓只能使用一次。

19拧紧曲轴皮带轮中心螺栓，如图中10所示。拧紧力矩：100N.m +60°+60°+60°。
