史上最全面的奥迪发动机讲解与正时校对解读

2017-09-28
259

史上最全面的奥迪发动机讲解与正时校对解读


最下面是2005-2013年一汽奥迪A6L所有正时图

奥迪发动机的讲解及正时校对


大众EA211发动机正时安装

奥迪A3 明锐 高尔夫 凌渡等车型



奥迪V6发动机的凸轮轴没有定位键槽，所以在安装正时皮带时凸轮轴齿轮也没有定位标记，凸轮轴齿轮是靠螺丝压紧固定在凸轮轴锥面上的。那么在安装正时皮带过程中又是怎样确定凸轮轴的位置呢?奥迪V6发动机在安装正时皮带时，首先应将曲轴位置传感器拆下，转动曲轴，使3缸活塞到达上止点后再退回90，然后用专用工具固定两凸轮轴的位置。再将曲轴转动使3缸在上 止点位置，并用专用工具在安装曲轴位置传感器的地方锁定曲轴，使其不能转动。装好正时皮带并调整好皮带张紧度，按照维修 手册的力矩要求，紧固凸轮轴齿轮的紧固螺丝，拿下固定曲轴、凸轮轴的专用工具


至少要转动曲轴两周以上，再一次用专用工具固定曲轴、凸轮轴的位置，并检查其位置是否有变动，皮带张紧是否符合要求。确定没有问题后，拿下专用工具，装好曲轴位置传感器方可起动发动机，并用1551专用检测仪检测调整。我有一个办法,奥迪v6发动机的2跟凸轮轴的前端中间位置分别装有一个椭圆行的铁板,上边有2个孔,仔细观察2个孔有大有小使左边凸轮轴的大孔朝右水平,右边的大孔朝左边水平.凸轮轴 两个大孔 朝里。


奥迪V6发动机凸轮轴正时师傅二观点
welcome


奥迪V6发动机的凸轮轴没有定位键槽，所以在安装正时皮带时凸轮轴齿轮也没有定位标记，凸轮轴齿轮是靠螺丝压紧固定在凸轮轴锥面上的。奥迪V6发动机在安装正时皮带时，首先应将曲轴位置传感器拆下，转动曲轴，使3缸活塞到达上止点后再退回90°，然后用专用工具固定两凸轮轴的位置。再将曲轴转动使3缸在上止点位置，并用专用工具在安装曲轴位置传感器的地方锁定曲轴，使其不能转动。装好正时皮带并调整好皮带张紧度，按照维修手册的力矩要求，紧固凸轮轴齿轮的紧固螺丝，拿下固定曲轴、凸轮轴的专用工具。至少要转动曲轴两周以上，再一次用专用工具固定曲轴、凸轮轴的位置，并检查其位置是否有变动，皮带张紧是否符合要求。确定没有问题后，拿下专用工具，装好曲轴位置传感器方可起动发动机，并用1551专用检测仪检测调整。
　　在更换奥迪V6发动机的正时皮带时，应到具备维修条件的专业服务站去更换，这样不但受到专业维修的服务，还可保证质量，因为正时皮带安装错误，会造成发动机的气门损坏，使发动机无法正常工作。


奥迪Q5正时

链条上有3个黑的链接分别把这3个连接和曲折齿上一个点对应

一个点和左边个凸轮轴1个点对应

还有个和右边凸轮轴点相对就好了

奥迪柴油发动机凸轮轴正时调整方法

一：大众奥迪保时捷2.7/3.0/4.0/4.2/柴油发动机凸轮轴正时调整方法：





奥迪A6L C7 2.5发动机对正时

奥迪A6L C7 2.5 发动机, 成功突破.下次对正时的时候不光要那专用工具夹好,必须要把凸轮轴调节器对到切合面上,否则,车没劲,火花塞发黑燃烧不好,跑跑发动机故障灯会亮,会报凸轮轴位置传感器的故障码.同行们切记.

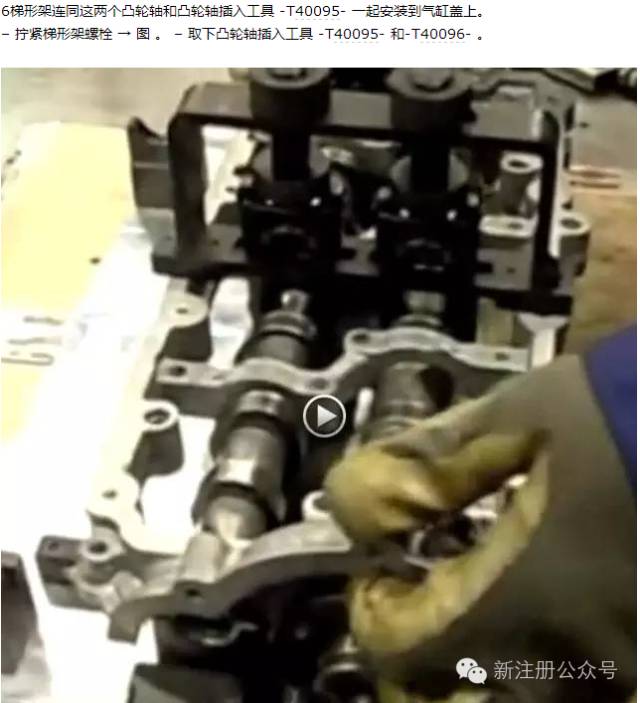

奥迪Q5 2.0TSI发动机正时

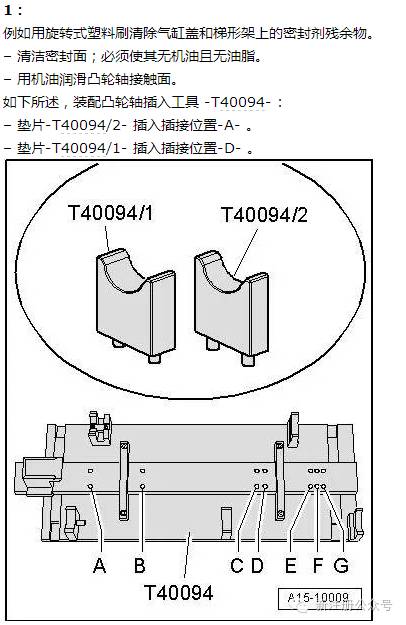

图1

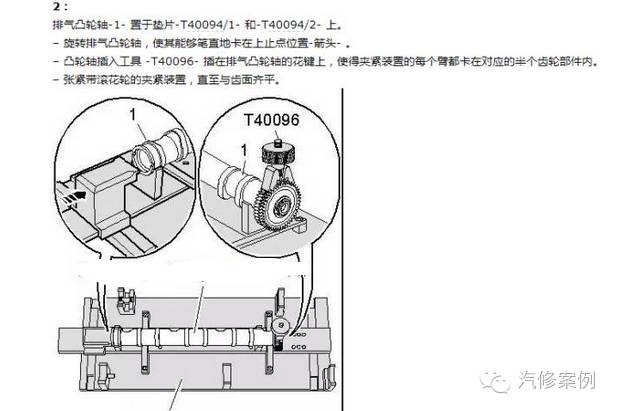

图2

图3

图4

图5

图6

2005-2013年一汽奥迪A6L所有正时图
